突跳式温控器是温控器中的一种，根据工作环境的温度变化，在开关内部发生物理形变，从而产生某些特别效应，产生导通或者断开动作的一系列自动控制元件。

　　概述

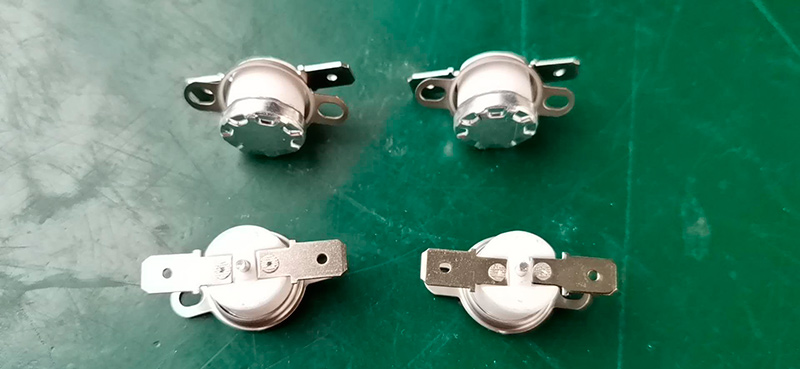

　　突跳式温控器是一种带外壳的双金属片温控器，常见的如KSD301,KSD302等，该温控器是双金属片温控器的新型产品，主要作为各种电热产品具过热?；な?，通常与热熔断器串接使用，突跳式温控器是能起到?；ぷ饔玫牟?。热熔断器则在突跳式温控器失娄或失效导致电热元件超温时，也起了关键性的?；?，两者配合使用能有效地防止烧坏电热元件以及由此而引起的火灾事故，使用范围相当广泛。

　　工作原理

　　突跳式温控器是一种将定温后的双金属圆片作为热敏感反应组件，当产品主件温度升高或降低时所产生的热量传递到双金属圆片上， 达到动作温度设定时迅速动作，通过机构作用使触点断开或闭合，达到接通或断开电路的目的，从而控制电路。双金属材料的碟形片作为感受温度的元件(利用封盖传递热量)在温度上升(或 下降)到动作温度时，在瞬间产生突跳动作，该动作被陶瓷的动作杆传递到弹性零件--动触点支架。动触点和定触点分别铆接在动触点支架和牛角上，动触点支架被动作杆推动后，动触和定触点分离，从而使电路断开。当温度下降到碟形双金属片回复温度时，双金属瞬间恢复原来的形状，施在动作杆上的压力去除，动、定触点恢复接通。

　　应用范围：

　　KSD301系列突跳式温控器广泛应用于锅炉、热水器、吸尘器、复印机、电炉、烤炉、干衣机、冰箱、洗碗机、空调等的温度控制。

　　产品特点：

　　具有性能稳定、精度高、体积小、重量轻、靠谱性高、寿命长、对无线电干扰小等特点。

　　2.1 动作方式: ?？虺１?。

　　2.3 复位方式：有自动复位和手动复位方式两种。

　　基本性能参数：

　　3.1 电气参数:AC 220V/16A，50/60Hz

　　3.2 温度

　　3.2.1 温度特性:动作温度：-20~300℃   公差：±1~2℃

　　3.2.2 测试方法:将产品接线端子插入测试台检测插座工位内，盖上测试台封盖，启动测试台并设定其检测温度，通过电脑控制发热体对空气进行升温或降温，升降温速率控制在0.2～1.0℃/分钟，产品通过空气感应温度，直到产品达到其动作温度后动作。

　　3.3 绝缘电阻:在施加500V的直流电压的情况下，测试其带电金属与胶木壳体之间的绝缘电阻≥100MΩ。

　　3.4 电气强度:在室温的情况下施加频率为50Hz或60Hz的基本正弦波形电压1500V历时1分钟（或电压1800V历时1秒）无闪烁、无击穿。

　　3.5 接地方式:通过温控器不锈钢盖与设备接地金属部件相连。

　　注意事项：

　　1、温控器应工作于空气相对湿度不大于90%、无腐蚀性、可燃性气体和导电尘埃存在的环境内。

　　2、温控器采用接触感温时，应使其端盖紧贴被控器具的发热部位，并应在端盖感温表面涂上导热硅脂或其他性能类似的导热介质。

　　3、温控器通过接触液体或蒸汽感温时，采用不锈钢端盖的产品，并应有靠谱的防漏措施，以免液体渗漏到温控器绝缘部件上。

　　4、在安装过程中不可把端盖顶部压陷或使其变形，以免影响产品温度及其它性能。

　　5、采用秃顶盖时在运输及安装过程中应?；ず猛饴┑乃鹗羝?，以免损伤双金属片导致产品温度发生变化。

　　6、不得让液体渗入温控器内部?？翘逍氡苊馐艿焦蟮难沽Ψ乐钩鱿至盐?；壳体应保持清洁，防止导电物质污染，以免应绝缘性能降低而发生短路击穿。

　　7、使用过程中不能折弯接线端子，否则将影响电气连接的靠谱性及接触电阻。
